化学加药计量泵

详细介绍

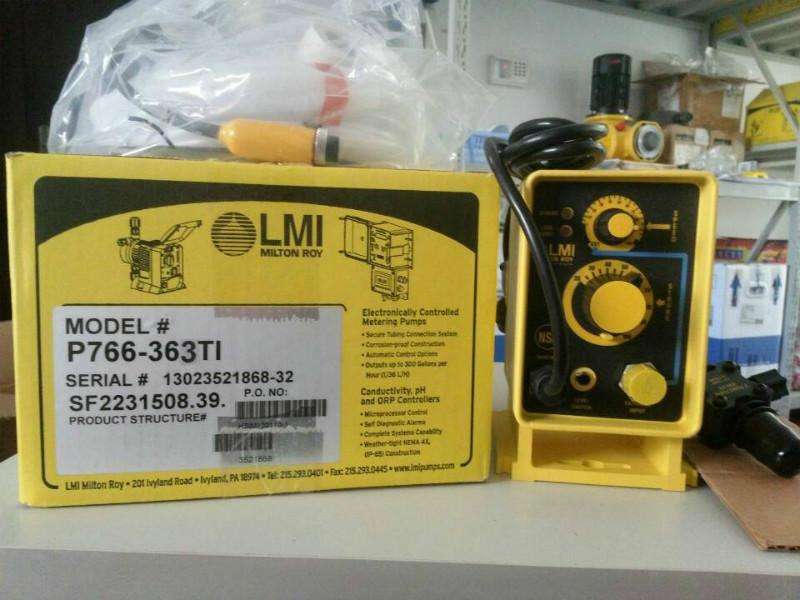

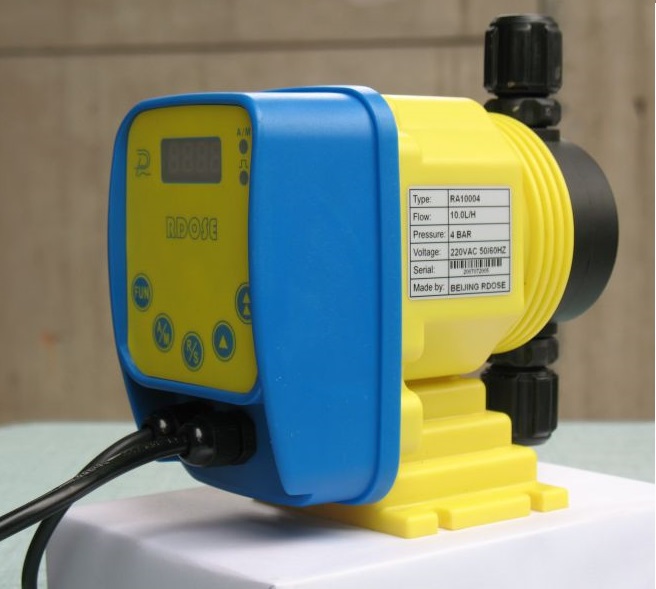

化学加药隔膜计量泵

timg (2).jpg

是可以计量所输送液体的机械，常被用于各类型药剂添加成套设备上，因此也叫加药泵。

加药计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

工作原理：

机械驱动隔膜泵头

隔膜组件和连杆采用机械方式相连，与连杆同时进行直线往复运动。在吸入冲程时，隔膜开始向后运动，泵头内压力降低，当泵头内压力低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀球复位。

注意：

在吸液冲程中，泵头内的压力必须高于物料蒸汽压。如果液体压力低于其气化压力，就会产生气穴现象，影响泵的性能。如果怀疑可能出现气穴现象，请与工厂联系。

在排出冲程时，隔膜开始向前运动，泵头内压力立刻升高。当泵头压力高于出口管路压力式，排出口单向阀球被向上“推开”，泵头的介质进入出液管路。当排出冲程结束时，隔膜再一次瞬间停止，泵头内的压力与出口管路内的压力相同，出口单向阀球复位。然后再开始下一个循环。

性能参数：

流量：0-500L/hr

压力：最大12bar

泵头形式：机械驱动隔膜

驱动：可变偏心机构

稳态精度：在10%-100%流量范围内，稳态精度为+/-2%额定流量

流量调节：可锁定调节旋钮。无论泵运行与否0%-100%可调

润滑：油浴润滑（mobilgoar 630,650ml）

温度：输送液体最高温度为40℃，最低-10℃。

吸程：最大吸程2M水柱。
